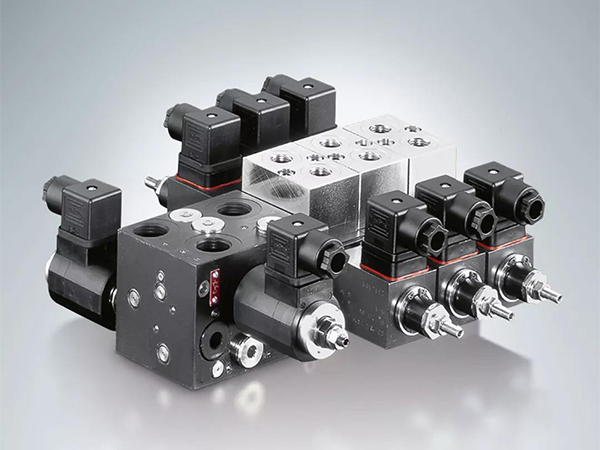

油路板中的行星齿轮变速器工作原理

自动变速箱阀体总成油路板工作原理

动变速器能够根据发动机负荷和车速等情况自动变换传动比，使汽车获得良好的动力性和燃料经济性，并减少发动机排放污染。自动变速器操纵容易，在车辆拥挤时，可大大提高车辆行驶的安全性及可靠性。

电子控制自动变速器通常由液力变矩器、行星齿轮变速系统、换挡执行器、液压操纵系统、电子控制系统五部分组成。

​

油路板中的行星齿轮变速器工作原理

液力变矩器虽能传递和增大发动机转矩，但变矩比不大，变速范围不宽，远不能满足汽车使用工况的需要。为进一步增大扭矩，扩大其变速范围，提高汽车的适应能力，在液力变矩器后面又装一个辅助变速器――有级式齿轮变速器。该齿轮变速器多数是用行星齿轮变速的。

行星齿轮变速器是由行星齿轮机构及离合器、制动器和单向离合器等执行元件组成。行星齿轮机构通常由多个行星排组成.行星排的多少与档数的多少有关。

星齿轮变速器的换档执行元件包括换挡离合器、换挡制动器和单向离器。

换挡离合器为湿式多片离合器，当液压使活塞把主动片和从动片压紧时，离合器接合；当工作液从活塞缸排出时，回位弹簧使活塞后退，使离合器分离。

换挡制动器通常有两种形式：一种是湿式多片制动器，其结构与湿式多片离合器基本相同，不同之处是制动器用于连接转动件和变速器壳体，使转动件不能转动。换挡制动器的另一形式是外束式带式制动器。

行星齿轮变速器的单向离合器与液力变矩器中的单向离合器结构相同。

液力机械传动式自动变速器的控制

液压自动操纵系统通常由供油、手动选挡、参数调节、换挡时刻控制、换档品质控制等部分组成。

供油部分根据节气门开度和选挡杆位置的变化，将油泵输出油压调节至规定值，形成稳定的工作液压。

在液控液动自动变速器中，参数调节部分主要有节气门压力调节阀(简称节气门阀)和速控调压阀(又称调速器)。节气门压力调节阀使输出液压的大小能够反映节气门开度；速控调压阀使输出液压的大小能够反映车速的大小。

换挡时刻控制部分用于转换通向各换挡执行机构(离合器和制动器)的油路，从而实现换挡控制。

锁定信号阀受电磁阀的控制，使液力变矩器内的锁止离合器适时地接合与分离。

换挡品质控制部分的作用是使换挡过程更加平稳柔和。
